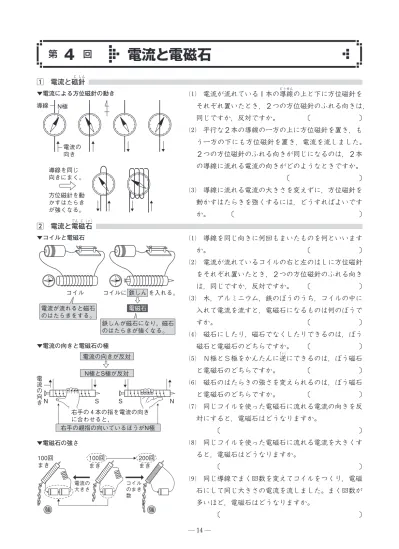

─ 14 ─ 1 電流と磁じ針しん
⑴ 電流が流れている１本の導どう線せんの上と下に方位磁針を それぞれ置いたとき，２つの方位磁針のふれる向きは， 同じですか，反対ですか。 〔 〕
⑵ 平行な２本の導線の一方の上に方位磁針を置き，も う一方の下にも方位磁針を置き，電流を流しました。 ２つの方位磁針のふれる向きが同じになるのは，２本 の導線に流れる電流の向きがどのようなときですか。
〔 〕
⑶ 導線に流れる電流の大きさを変えずに，方位磁針を 動かすはたらきを強くするには，どうすればよいです か。 〔 〕 2 電流と電でん磁じしゃく石
⑴ 導線を同じ向きに何回もまいたものを何といいます
か。 〔 〕
⑵ 電流が流れているコイルの右と左のはしに方位磁針 をそれぞれ置いたとき，２つの方位磁針のふれる向き は，同じですか，反対ですか。 〔 〕
⑶ 木，アルミニウム，鉄のぼうのうち，コイルの中に 入れて電流を流すと，電磁石になるものは何のぼうで
すか。 〔 〕
⑷ 磁石にしたり，磁石でなくしたりできるのは，ぼう 磁石と電磁石のどちらですか。 〔 〕
⑸ Ｎ極とＳ極をかんたんに逆ぎゃくにできるのは，ぼう磁石 と電磁石のどちらですか。 〔 〕
⑹ 磁石のはたらきの強さを変えられるのは，ぼう磁石 と電磁石のどちらですか。 〔 〕
⑺ 同じコイルを使った電磁石に流れる電流の向きを反 対にすると，電磁石はどうなりますか。
〔 〕
⑻ 同じコイルを使った電磁石に流れる電流を大きくす ると，電磁石はどうなりますか。
〔 〕
⑼ 同じ導線でまく回数を変えてコイルをつくり，電磁 石にして同じ大きさの電流を流しました。まく回数が 多いほど，電磁石はどうなりますか。
〔 〕
回
第 4 電流と電磁石
▼電流による方位磁針の動き
▼コイルと電磁石
▼電流の向きと電磁石の極
▼電磁石の強さ
反対
反対のとき
導線を方位磁針にまきつける。
コイル
Ｎ極とＳ極が反対になる。
磁石のはたらきが強くなる。
磁石のはたらきが強くなる。
同じ
鉄
電磁石
電磁石
電磁石
─ 15 ─ 3 電磁石を使った道具
⑴ 流れる電流が大きいほど，磁石に反発する電磁石の はたらきが強くなることを利用して，電流の大きさを はかる装そう置ちを何といいますか。
〔 〕
⑵ 電磁石に流れる電流の大きさを調べるとき，電流計 は電磁石に，直列とへい列のどちらになるようにつな ぎますか。 〔 〕
⑶ 電流計で電流の大きさを調べるとき，電流計の＋た んしには，かん電池の＋極と－極のどちらにつながっ ているほうの導線をつなぎますか。
〔 〕
⑷ 3500℡は，何㊨ですか。 〔 〕
⑸ 0.47㊨は，何℡ですか。 〔 〕
⑹ ブザーは，ばねになる金きん属ぞくへんと接せっ点てんをつくる金属 へんとが短い時間間かくでくり返しぶつかるしん動で 音が出ます。ばねになる金属へんに使われるのは，何 という金属である必要がありますか。
〔 〕
⑺ ブザーのばねになる金属へんが接点にぶつかる直 前に，ブザーの電磁石に電流は流れていますか，いま せんか。 〔 〕
⑻ ブザーの電磁石に電流が流れているのは，ばねに なる金属へんが接点にどうなっているときですか。
〔 〕
⑼ ブザーにつながっているかん電池の＋極と－極を 逆にしてつなぎかえると，ブザーの音はどうなります か。 〔 〕
⑽ 磁石の力の中で，電磁石が回り続けるしくみを何と いいますか。 〔 〕
⑾ 電池で回すモーターでは，電磁石と磁石のどちらが 回転しますか。 〔 〕
⑿ モーターは，電磁石につねに電流が流れ続けるよう にできていますか。 〔 〕
⒀ モーターの電磁石（コイル）に流れる電流を大きくす ると，モーターの回転はどうなりますか。
〔 〕
⒁ モーターの電磁石（コイル）に流れる電流の向きを逆 にすると，モーターの回転はどうなりますか。
〔 〕
▼電流計
;
; ࢾ
; ;
; ;
ࢾ ࢾ
▼ブザーのしくみ
▼モーターの回るしくみ
電流計
直列
＋極
470℡
3.5㊨
鉄
流れていない。
変わらない。
接しているとき。
モーター
できていない。
速くなる。
逆向きになる。
電磁石
─ 16 ─
1
図のようにコイルとかん電池を つなぎ，方位磁じ針しんを左はしに置く と，方位磁針は図のようにふれま した。次の問いに答えなさい。⑴ コイルの左はしのあは，Ｎ極 とＳ極のどちらになっていますか。
⑵ 図のいの位置に方位磁針を置くと，方位磁針はどのようにふれますか。 次のア～オから選び，記号で答えなさい。
ア イ ウ エ オ
⑶ かん電池の＋極は，図のＡとＢのどちらですか。記号で答えなさい。
⑷ コイルにできる極を，図のときと逆ぎゃくにするには，どうすればよいです か。次のア～オからすべて選び，記号で答えなさい。
ア 電池の＋，－を逆につなぐ。 イ コイルのまく向きを逆にする。 ウ コイルのまき数を２倍にする。
エ コイルのまく向きを逆にし，電池の＋，－も逆につなぐ。 オ ２個この電池を直列にして，コイルとつなぐ。
2
電でん磁じ石しゃくについて，次の問いに答えなさい。⑴ 次のア～オは，永久磁石や電磁石の性せい質しつについて述のべたものです。電 磁石だけにあてはまるものをすべて選び，記号で答えなさい。
ア Ｎ極とＮ極はしりぞけあい，Ｎ極とＳ極は引きあう。 イ 磁石のはたらきを強めたり，弱めたりすることができる。 ウ 極を変えることができる。
エ 両はしほど磁石のはたらきが強い。 オ つねに磁力がはたらいている。
⑵ 次のア～カのコイルや電磁石について，あとの問いにすべて記号で答 えなさい。
ア イ ウ エ オ カ
① 磁石のはたらきがいちばん強いものはどれですか。
練 習 問 題
1
⑴
⑵
⑶
⑷
2
⑴
⑵ ① かん電池
あ い
Ｎ極
ア
Ｂ
ア，イ
イ，ウ
オ
⑴ アとエは永久磁石
と電磁石の共通の性
質，オは永久磁石だ
けの性質である。
─ 17 ─
② 磁石のはたらきがいちばん弱いものはどれですか。
③ 磁石のはたらきが同じ強さのものはどれとどれですか。
3
図のように，スイッチ，かん電池，電磁 石，鉄ぺんを使ってブザーをつくりました。 次の問いに答えなさい。⑴ ブザーをつくるとき，鉄ぺんが，どの ようになるように注意してつくりますか。 次のア～エから選び，記号で答えなさい。 ア あと電磁石の両方にくっついている
ようにする。
イ あとの間にも電磁石との間にも，少 しすき間があくようにする。
ウ 電磁石にくっついていて，あとの間に少しすき間があくようにする。 エ あにくっついていて，電磁石との間に少しすき間があくようにする。
⑵ 正しくつくったブザーでスイッチを入れると，鉄ぺんはＡとＢのどち らに動きだしますか。記号で答えなさい。
⑶ 電磁石のコイルをまく向きを図とは逆にしてブザーをつくり，スイッ チを入れると，ブザーの音はどうなりますか。
4
図１，２は，モーターのしくみと回転するようすを表したもので，図２ は，図１から180度回転したところです。次の問いに答えなさい。⑴ 図１のとき，電磁石の Ａは，Ｎ極とＳ極のどち らになっていますか。
⑵ 図２のとき，電磁石の Ａは，Ｎ極とＳ極のどち らになっていますか。
⑶ このモーターは，どのような向きに回転していますか。図２のあまた はいから選び，記号で答えなさい。
⑷ 図３は，モーターの整流子をとって，ブラ シと電磁石のコイルの導どう線せんをつないだもので す。このとき，電磁石はどのように動きます か。次のア～カから選び，記号で答えなさい。
ア うの向きに動いて水平になって止まる。 イ えの向きに動いて水平になって止まる。 ウ うの向きに回転し続ける。
エ えの向きに回転し続ける。
オ うの向きに動いて垂すい直ちょくになって止まる。 カ えの向きに動いて垂直になって止まる。
⑵
②
③ と
3
⑴
⑵
⑶
4
⑴
⑵
⑶
⑷
あい あ
うえ
